Esta vez, presentaremos a todos el estado de desarrollo del IC convertidor CA/CC "serie STR5A300".

IC de fuente de alimentación flyback no aislado

El desarrollo de la "serie STR5A300"

· Resumen ·

La serie STR5A300 es un IC de potencia diseñado para aplicaciones de energía no aisladas. Cuenta con un MOSFET de potencia de alto voltaje de 900 V y adopta una topología de retorno. Ofrece alta eficiencia en condiciones de carga ligera. Actualmente, este producto aún se encuentra en etapa de desarrollo.

La serie STR5A300 tiene una alta eficiencia en todo el rango de carga y su consumo de energía en inactivo es inferior a 25 mW.

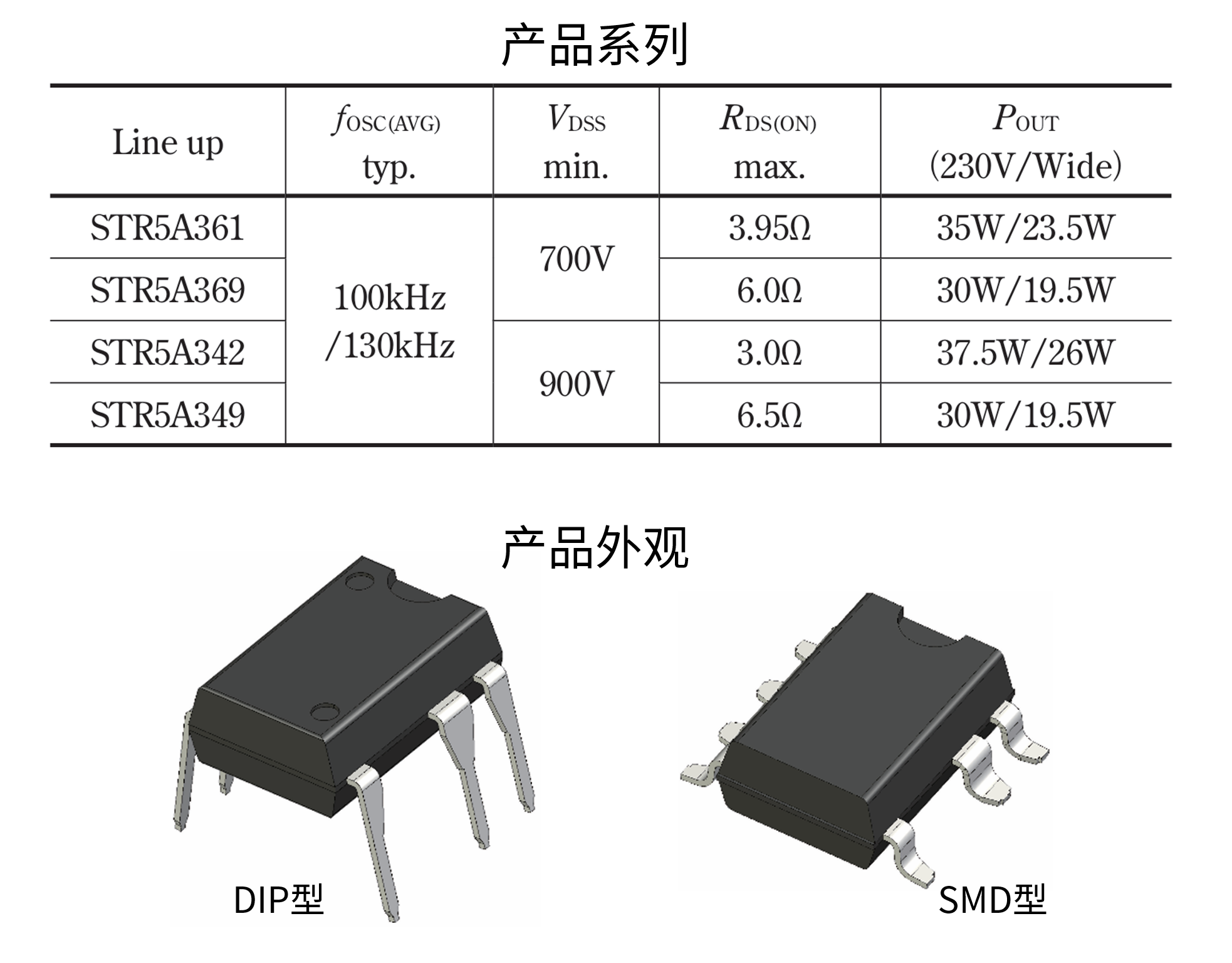

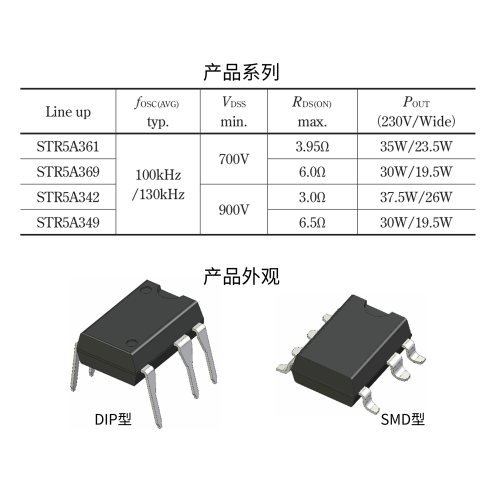

Mientras tanto, para cumplir con los requisitos de aplicación en áreas con voltajes de suministro de energía inestables, también se proporciona una serie de productos con un voltaje soportado de 900 V. En términos de empaque, planeamos ofrecer empaques DIP enchufables y empaques SMD de montaje en superficie.

· Estructura de suministro de energía aislada ·

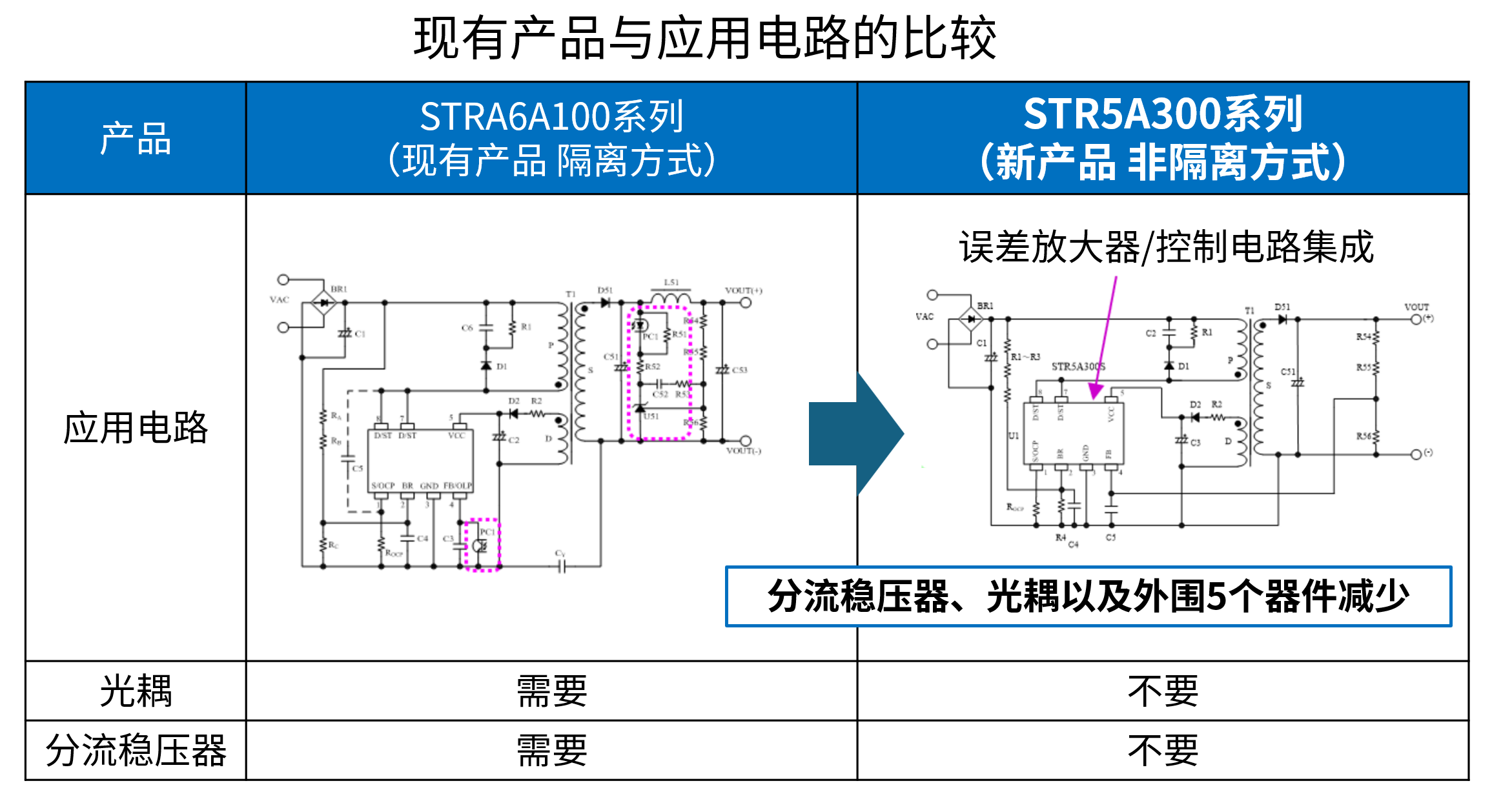

La serie STR5A300 integra un amplificador de error en el circuito de control interno del IC, eliminando así la necesidad de utilizar componentes periféricos como reguladores de derivación y optoacopladores como en las fuentes de alimentación aisladas tradicionales.

Puede reducir aproximadamente 5 componentes, lo que ayuda a lograr la miniaturización del sistema de energía y reducir el costo general.

·Funciones y características ·

【 Control basado en pendientes】

Al utilizar la tecnología de control de accionamiento escalonado exclusiva de nuestra empresa, el tiempo de subida de la puerta del MOSFET de potencia incorporado dentro del IC se controla de manera óptima en función de las condiciones de carga.

Esto puede suprimir eficazmente la pendiente de corriente de recuperación inversa del diodo rectificador durante la conducción del MOSFET, reduciendo así la sobretensión.

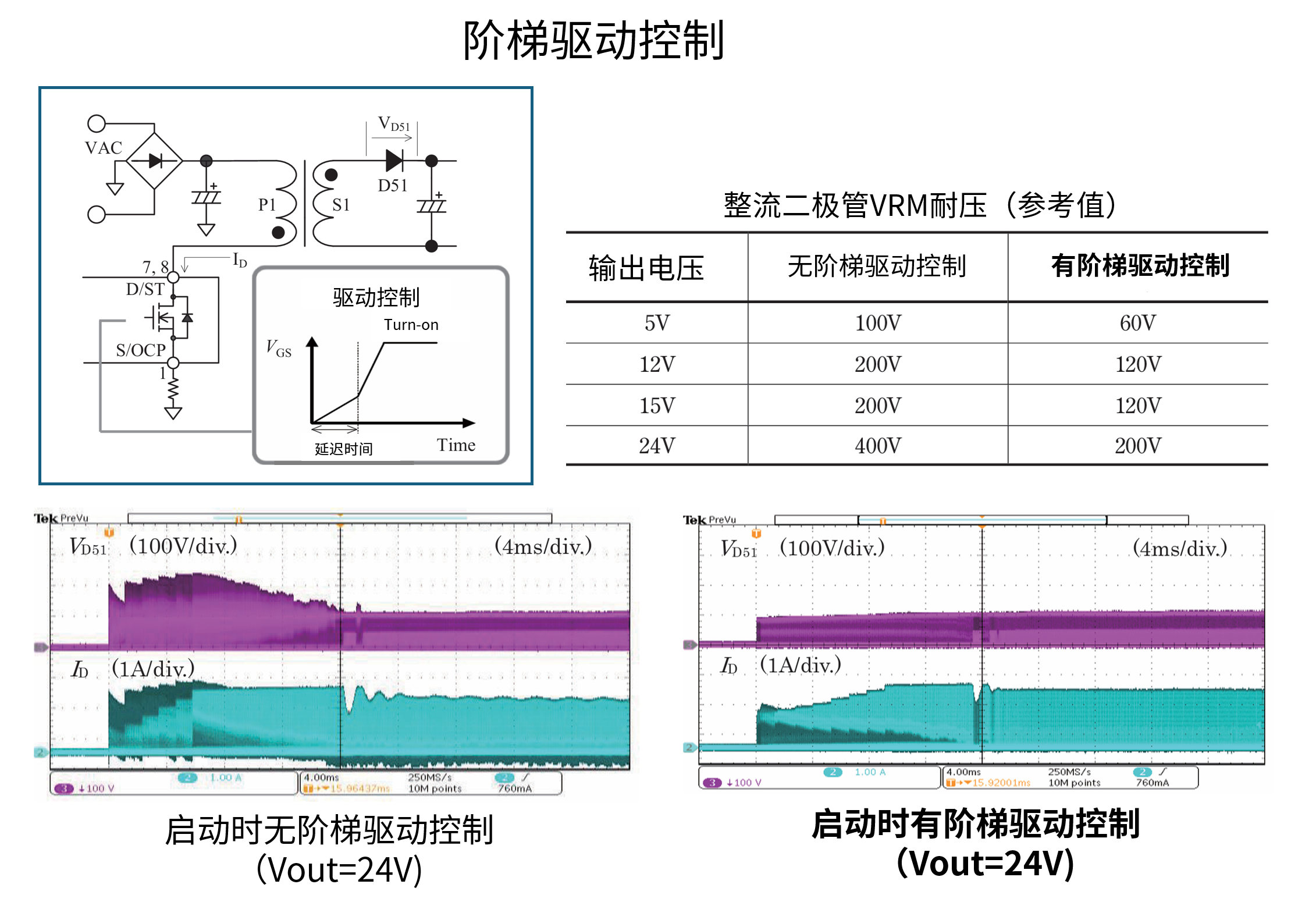

Como se muestra en la Tabla 3, a través del control de accionamiento por pasos, la tensión soportada VRM del diodo rectificador se puede diseñar para que sea inferior a la del esquema tradicional. Por tanto, al tiempo que se reducen los costes, se puede mejorar la eficiencia del circuito reduciendo el VF.

【Bajo consumo de energía・Alta eficiencia a carga completa】

Los siguientes son los datos medidos de la placa de evaluación STR5A361 con una frecuencia de oscilación de 100 kHz.

El consumo de energía sin carga es de 25 mW (CA 230 V), que es comparable al de los productos tradicionales aislados y tiene un menor consumo de energía.

El modo de funcionamiento del IC cambiará automáticamente al modo de oscilación en ráfaga, al modo verde (25 kHz - 100 kHz) o al modo de funcionamiento normal (100 kHz) dependiendo de la corriente de carga.

Cuando la carga cae a la condición de carga en espera, el modo de trabajo cambiará del modo verde al modo de oscilación en ráfaga.

En el modo verde, la pérdida de energía se reduce minimizando el número de operaciones de conmutación. Mientras está en el modo de oscilación en ráfaga, la pérdida de conmutación se reduce al detener la acción de conmutación durante un cierto período de tiempo, mejorando así la eficiencia de conversión de la fuente de alimentación.

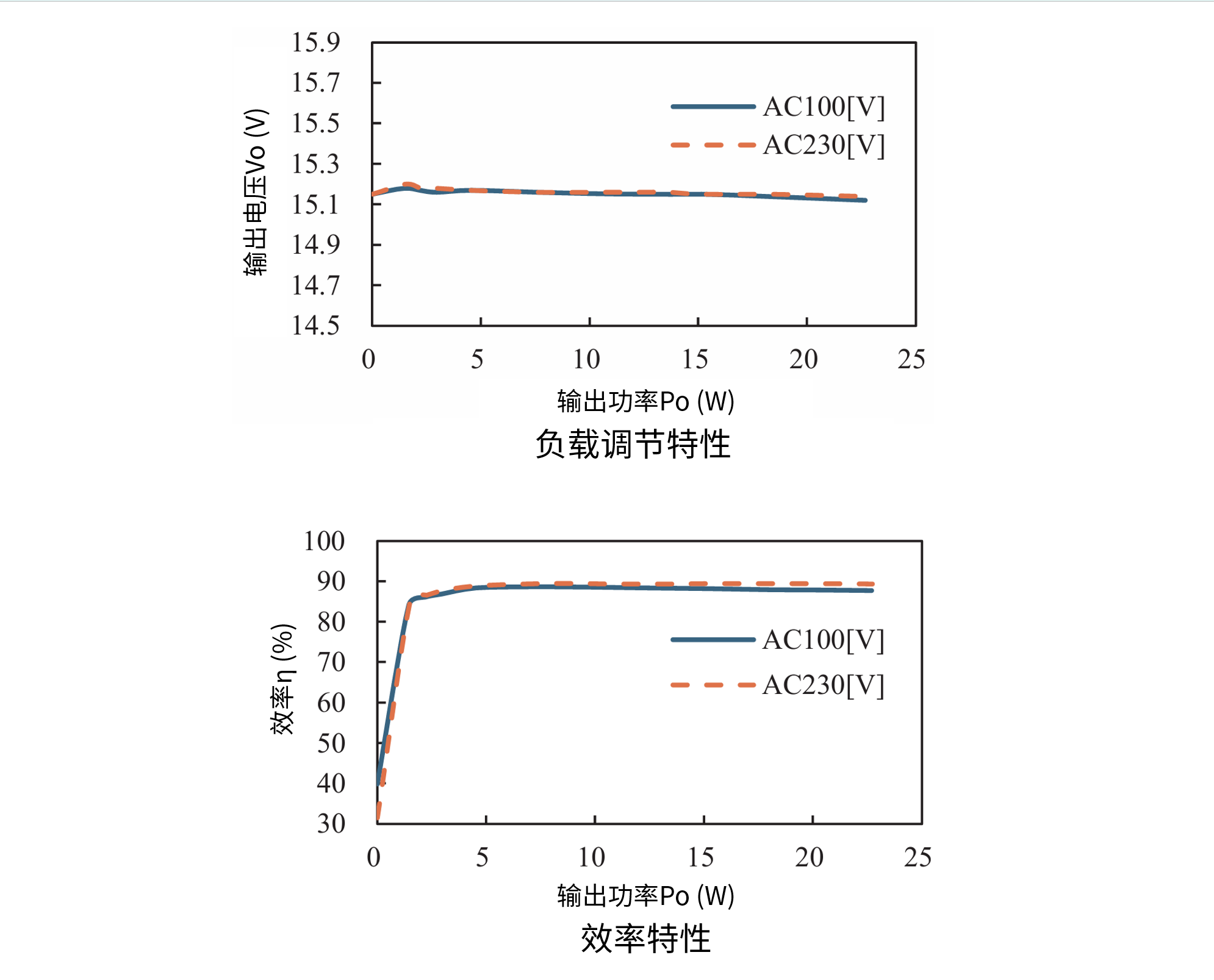

Como se muestra en la figura siguiente, al optimizar el control de frecuencia de oscilación y el circuito de activación, se logró una alta eficiencia de aproximadamente 88% a 89% dentro de un amplio rango de potencia de salida de 5W a 23W.

· Conclusión ·

La serie STR5A300 reduce el número de componentes externos incorporando un amplificador de error interno, consiguiendo así la miniaturización del sistema de alimentación y la reducción de costes.

Mientras tanto, mediante el control de la frecuencia de oscilación y conducción gradual, se ha logrado un bajo consumo de energía y una alta eficiencia dentro del rango de carga total.

Además, esta serie también emplea MOSFET de potencia de alto voltaje e integra una función de detección de voltaje de entrada, lo que permite un funcionamiento seguro y estable incluso en áreas con condiciones de suministro de energía inestables.
